제목 Revit Family | REVIT에서 FITTING FAMILY가 자동생성되지 않을 경우
글쓴이 unashin 날짜 21-05-17 12:09 조회 210회

본문

안녕하세요, 오늘은 REVIT 2020~2021에서 발생하는 FAMILY 오류 중 하나를 알려드릴까 합니다.

하위 버전에서 작성한 Family 를 상위버전으로 Upgrade 시에는 문제되지 않으나, 2020 또는 2021ver에서 처음 FAMILY를 작성 시에는

Link Connectors를 아래와 같이 꼭 설정을 해주어야 자동 생성이 올바르게 적용됩니다.

----------------------------------------------------------------------------------------------

✔ 문제 : PIPE 모델링 시 PIPE FITTING이 자동생성되지 않는 문제

✔ 해결방법 : 동영상 보기(클릭)

----------------------------------------------------------------------------------------------

 Pipe 모델링 시, 자동으로 Pipe Fitting이 생성되지 않을 경우 살펴봐야 하는 순서는 다음과 같습니다.

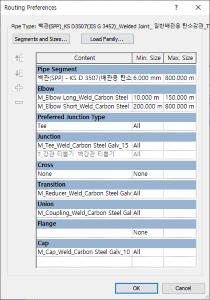

1. Pipe 선택 ▶ Edit Type 선택 ▶ Routing Preferences의 Edit 선택 ▶ 자동생성되어야 하는 Fitting이 맞게 설정되어 있는지 확인

​ 62f8f5efcbd422b04b5b7b5627807a87_1621220


2. Pipe Fitting의 Size Range가 Pipe의 Size Range와 동일한지 확인

ex) Pipe Fitting의 Size Range는 15~200 , 생성한 Pipe의 Size는 400 일 경우 Pipe Fitting 생성 불가



3. 위 사항이 모두 맞게 설정되어 있음에도 불구하고 자동생성이 불가할 경우 & REVIT 2020~2021ver에서 작성한 Family일 경우

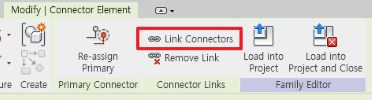

✔ 해결방법 : PIPE FITTING의 FAMILY 편집창에서 Connector 선택 후 Link Connectors 설정하기

62f8f5efcbd422b04b5b7b5627807a87_1621220



위 내용 중 3번의 해결방법은 상단의 동영상 보기 클릭 시, 영상으로 확인할 수 있습니다.

그럼 위 내용이 여러분들께 도움되시길 바라며 본 내용을 마치겠습니다.

감사합니다 !
