Navisworks에서 간섭검토를 위한 요소 선택, 간섭체크, 간섭요소 찾는 방법입니다.

-Revit에서처럼 카테고리를 선택할수 있는 대화상자가 표시되지 않읍니다.

-요소의 속성값중에 특정 값을 이용하여 요소를 찾은 후 세트로 저장하여 간섭체크시 사용합니다.



♦원하는 요소를 찾아 세트로 저장하기

-Revit에서 사용하는 카테고리 명칭을 이용하여 찾기를 합니다.

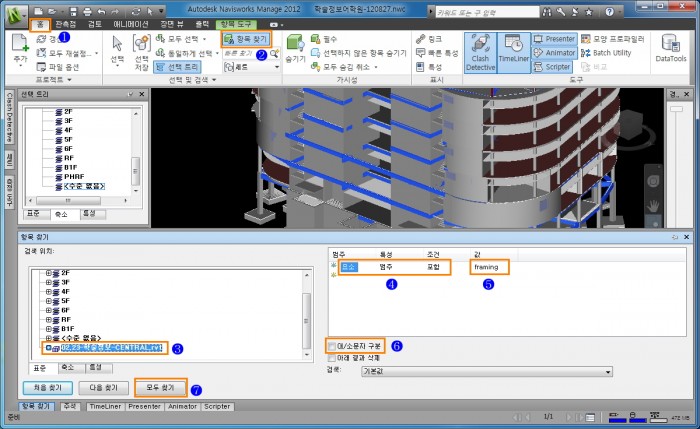

1.[홈] 탭메뉴 ”항목찾기”를 이용하여 요소를 찾습니다.





-”값”부분은 Revit에서의 카테고리 명칭을 입력합니다.

-Revit에서 Navisworks으로 내보내기 할때 영문버전으로 내보내기 하였을 경우 영문으로 입력하며 한글버전으로 내보내기 했을 경우 한글 명칭을 입력합니다.

”columns , 기둥,  framing,  프레임, ceiling, 천장, pipe, duct, cable”

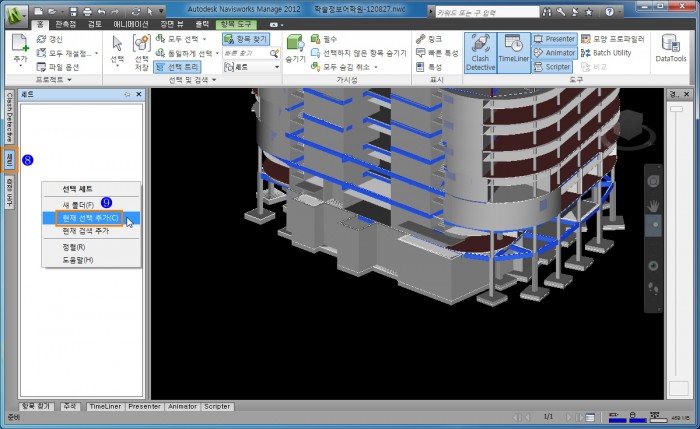

2.찾은 요소를 ”세트” 팔레트에서 마우스 오른쪽 버튼을 클릭한 후 ”현재선택추가”를 선택합니다.







3.찾은 요소의 세트 이름을 임의로 입력합니다.

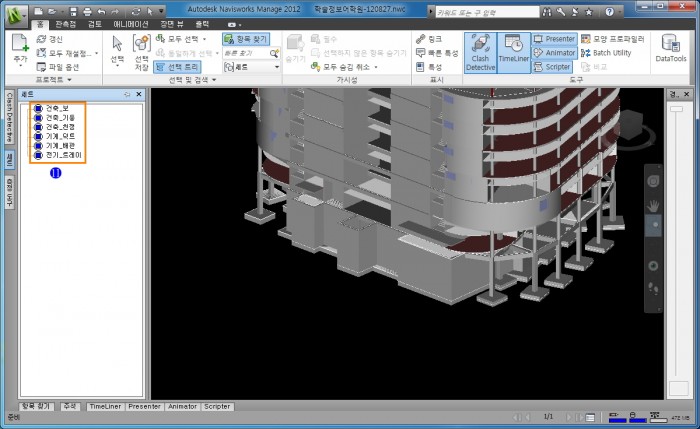

4.간섭체크에 필요한 건축, 구조, 설비, 전기 요소를 찾아 세트를 설정합니다.

”건축_보,  건축_기둥, 건축_천정,  기계_파이프, 기계_덕트, 전기_케이블트레이”







♦세트로 저장된 요소를 이용하여 간섭체크하기

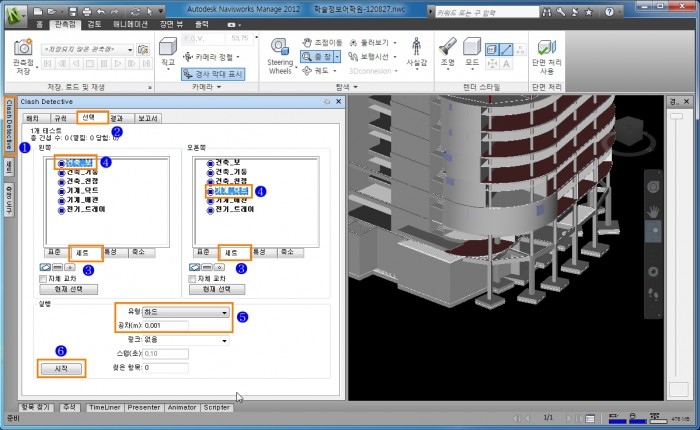

1.Clash Detective 메뉴를 클릭하여 ”선택”탭을 선택합니다.

-선택탭에서 하부 ”세트”를 선택하면 이전에 카테고리별로 설정한 세트 이름이 표시됩니다.

-간섭체크를 하고자 하는 세트 이름을 선택합니다.

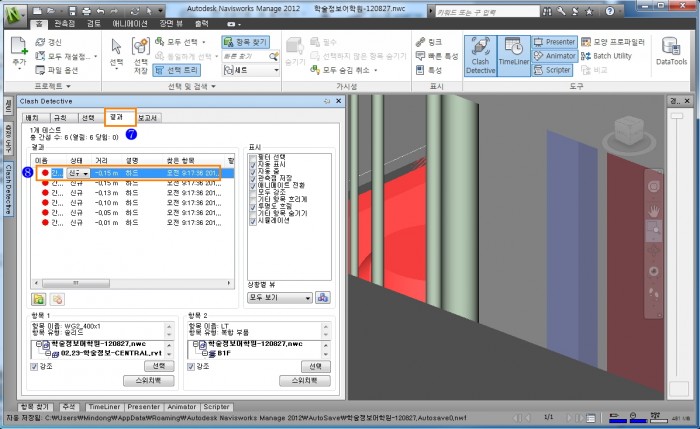

2.간섭검토 결과보기 위해서는 ”결과” 탭 메뉴를 선택한 후 목록에서 간섭결과를 선택합니다.







♦간섭이 발생된 요소를 Revit에서 찾기

방법1 : 스위치백을 이용하여 자동으로 요소 찾기

-반드시 Revit에는 ”Navisworks export ” Add-ins이 설치되어 있어야 합니다.

Navisworks NWC Export Utility 다운로드 : 클릭

-Revit에서 Navisworks SwitchBack 을 먼저 실행합니다.

-단, Revit 파일에서 링크되어 있는 요소는 스위치백을 이용하여 찾을수 없습니다.

-파이프, 덕트, 케이블트레이의 피팅 카테고리는 스위치백을 이용하여 찾을수 없습니다.

1.Revit에서 [Add-Ins]탭 메뉴에서 ” External Tools-Navisworks SwitchBack ”를 클릭하여 실행합니다.

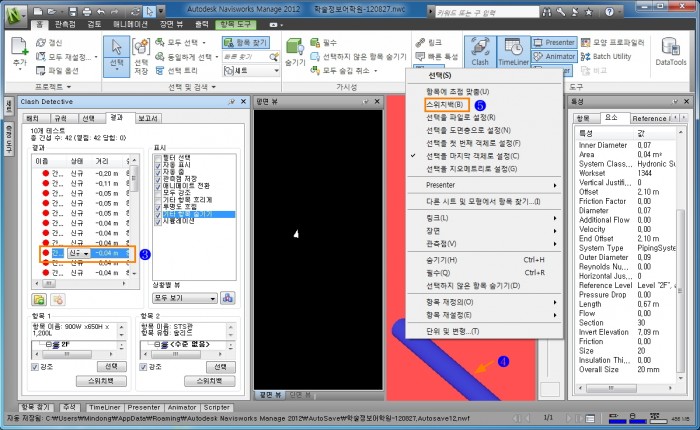

2.Navisworks에서 간섭이 발생된 요소를 선택한 후 마우스 오른쪽 버튼을 클릭하여 ”스위치백”을 선택합니다.

-Revit을 전체화면으로 활성화하면 Navisworks에서 선택한 동일한 요소가 선택되어 집니다.







방법2 : 요소 ID 값을 이용하여 수동으로 요소 찾기

1. Navisworks에서 간섭이 발생된 요소를 마우스로 선택한 후 특성 팔래트에서 요소 ID 값을 확인합니다.







2.Revit에서 [Manage]탭 메뉴에서 ”Select by ID”버튼을 클릭합니다.







3. Navisworks에서 취득한 ID값을 입력합니다.

해당 ID값의 요소를 찾아 선택하여 줍니다.
