이미지처럼 Beam Opening은 어떻게 하고 계시나요?

Beam Opening의 경우 Size와 위치와 수량이 다양하여 Opening 부위를 표현하기에 어려움이 많습니다.

1.그러나 패밀리의 "Cut with Voides when Loaded"를 이용하시면 Beam Opening을 쉽게 할 수 있습니다.

패밀리에서 Family Category and Parameters 대화상자에서 "Cut with Voides when Loaded"를 체크합니다.

2.아래 이미지처럼 Beam Opening  솔리드 형상과 Beam이 Opening 되어야 할부분의 크기를 Void로 작성하여 프로젝트에서 원하는 위치에 삽입한 후 Modify에서 "Cut"으로 잘라내기합니다.

3,단 모든 요소가 Cut(잘라내기)가 가능하지는 않습니다.

잘라내기를 할수 있는 카테고리는 "Generic Models, Structural Framing, Structural Column, Structural Foundation"과 시스템 패밀리인 Wall, Floor, Roof, Ceiling"에 해당되는 카테고리는 요소를 삽입 또는 부착 후 잘라내기가 가능합니다.

부착 또는 삽입을 하고자 하는 요소의 카테고리는 어떠한 카테고리로 설정하셔도 무방합니다.

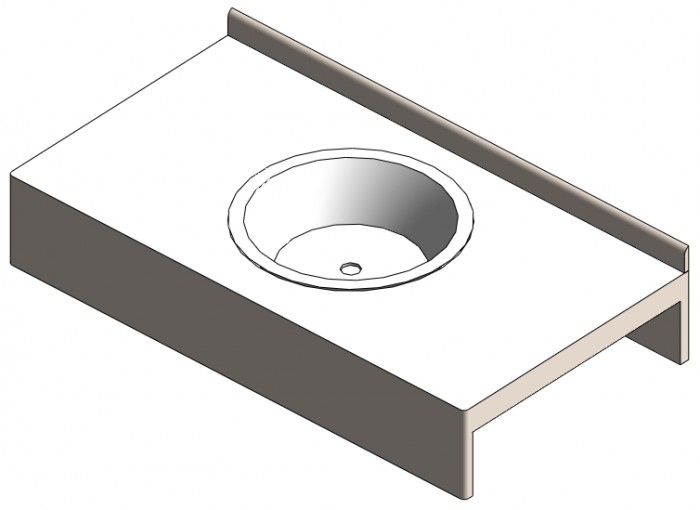

위와 같은 기능을 이용한다면 화장실의 세면기 마블 타입의 경우 세면기 볼의 위치가 각각 달라지므로 세면기 마블만  제작한 후 프로젝트에 삽입 후 별도 제작한 세면기 볼을 프로젝트에서 원하는 위치에 삽입합니다.

그리고 잘라내기를 하시면되는데 단 세변기 마블은  "Generic Models" 카테고리로 세면기는 "Plumbing Fixtures"로 설정하시면 됩니다. 세면기 마블을 "Plumbing Fixtures"로 설정하면 잘리지 않습니다.
